HỆ THỐNG MÁY VÀ THIẾT BỊ LẠNH

Sơ đồ nguyên lý

Sơ đồ nguyên lý hệ thống lạnh kho bảo quản tương đối đa dạng. Có hai dạng phổ biến nhất hay sử dụng là giải nhiệt bằng gió (dàn ngưng) và giải nhiệt bằng nước (bình ngưng). Trước kia người ta hay sử dụng kiểu giải nhiệt bằng gió, tuy nhiên qua thực tế sử dụng, nhận thấy những ngày mùa hè nóng nực hiệu quả giải nhiệt kém, nhiều hệ thống áp suất ngưng tụ khá cao, thậm chí rơ le áp suất cao ngắt không hoạt động được. Ví dụ ở Đà Nẵng, mùa hè nhiều ngày đạt 38^oC, khi sử dụng dàn ngưng giải nhiệt bằng gió, thì nhiệt độ ngưng tụ có thể đạt 48^oC, nếu kho sử dụng R₂₂, áp suất tương ứng là 18,543 bar. Với áp suất đó rơ le áp suất cao HP sẽ ngắt dừng máy, điều này rất nguy hiểm, sản phẩm có thể bị hư hỏng. áp suất đặt của rơ le HP thường là 18,5 kG/cm².

Vì vậy, hiện nay người ta thường sử dụng bình ngưng trong các hệ thống lạnh của kho lạnh bảo quản. Xét về kinh tế giải pháp sử dụng bình ngưng theo kinh nghiệm chúng tôi vẫn rẻ và có thể dễ dàng chế tạo hơn so với dàn ngưng giải nhiệt bằng không khí.

Trên hình 2-13 giới thiệu sơ đồ nguyên lý hệ thống lạnh thường sử dụng cho các kho lạnh bảo quản trong các xí nghiệp chế biến thuỷ sản hiện nay.



Điểm đặc biệt trong sơ đồ nguyên lý này là bình ngưng kiêm luôn chứac năng bình chứa cao áp. Đối với bình ngưng kiểu này, các ống trao đổi nhiệt chỉ bố trí ở phần trên của bình.

Với việc sử dụng bình ngưng – bình chứa, hệ thống đơn giản, gọn hơn và giảm chi phí đầu tư. Tuy nhiên, nhiệt độ lỏng trong bình thường lớn hơn so với hệ thống có bình chứa riêng, nên áp suất ngưng tụ cao và hiệu quả làm lạnh có giảm.

1- Máy nén lạnh; 2- Bình ngưng; 3- Dàn lạnh; 4- Bình tách lỏng;

5- Tháp giải nhiệt; 6- Bơm giải nhiệt; 7- Kho lạnh



Máy nén





1- Rôto động cơ; 2- Bạc ổ trục; 3- Tấm hãm cố định rôto vào động cơ; 4- Phin lọc đường hút; 5- Then rôto; 6- Stato; 7- Thân máy; 8- Hộp đấu điện; 9- Rơ le quá dòng; 10- Van đẩy; 11- Van hút; 12- Secmăng; 13- Van 1 chiều; 14- Piston; 15- Tay biên; 16- Bơm dầu; 17- Trục khuỷu; 18- Kính xem mức dầu; 19- Lọc dầu; 20- Van 1 chiều đường dầu

Cụm máy nén - bình ngưng, bình chứa

Cụm máy nén, thiết bị ngưng tụ và bình chứa hệ thống lạnh kho bảo quản thường được lắp đặt thành một cụm gọi là cụm condensing unit.
Cụm máy nén, bình ngưng, bình chứa được bố trí trong gian máy hoặc bên cạnh kho lạnh. Nói chung kích thước của cụm tương đối nhỏ gọn dễ bố trí lắp đặt. Các cụm máy như vậy thường có hai dạng:

- Nếu sử dụng bình ngưng: Người ta sử dụng thân bình ngưng để lắp đặt cụm máy, tủ điện điều khiển và tất các thiết bị đo lường và điều khiển. Trường hợp này không cần khung lắp đặt

- Nếu sử dụng dàn ngưng: Người ta lắp đặt dàn ngưng, máy nén, bình chứa và các thiết bị khác lên 01 khung thép vững chắc, bình chứa đặt ở dưới khung

Hình: Cụm Máy Lạnh - Giàn Ngưng COPELAND

Môi chất, đường ống
      Môi chất được sử dụng trong các hệ thống lạnh kho bảo quản là các môi chất Frêôn (Free - on) đặc biệt là R₂₂. Người ta ít sử dụng môi chất NH₃ vì môi chất NH₃ độc và có tính chất làm hỏng sản phẩm bảo quản nếu rò rỉ trong kho. Khi xảy ra sự cố rò rỉ ga có thể gây ra thảm hoạ cho các doanh nghiệp, đặc biệt các doanh nghiệp xuất khẩu, trị giá hàng rất lớn.
Vì hệ thống lạnh kho lạnh sử dụng môi chất frêôn nên hệ thống đường ống là ống đồng

Làm lạnh đông CO₂
Trong quá trình lên men nhờ các quá trình thuỷ phân mà trong các tank lên men sinh ra rất nhiều khí CO₂. Quá trình phát sinh khí CO₂ thể hiện ở phản ứng dưới đây.

Kết quả cuối cùng của quá trình chuyển hoá (lên men) từ đường hexoza đến rượu etylic và khí cácbonic có thể biểu diễn bằng phương trình tổng quát của Gay - Lussac như sau:

C₆H₁₂O₆ = 2C₂H₅OH + 2CO₂

Khí CO₂ lại rất cần cho trong qui trình công nghệ bia như ở khâu chiết rót và xử lý công nghệ ở tank lên men. Khí CO₂ thoát ra từ các tank lên men trong các quá trình sinh hoá cần phải được thu hồi, bảo quản để sử dụng vào trong dây chuyền công nghệ. Để bảo quản CO₂ tốt nhất chỉ có thể ở thể lỏng, ở nhiệt độ bình thường áp suất ngưng tụ của CO₂ đạt gần 100at. Vì vậy để giảm áp suất bảo quản CO₂ xuống áp suất dưới 20 kG/cm² cần thiết phải hạ nhiệt độ bảo quản xuống rất thấp cỡ -30 ÷ -35^oC.

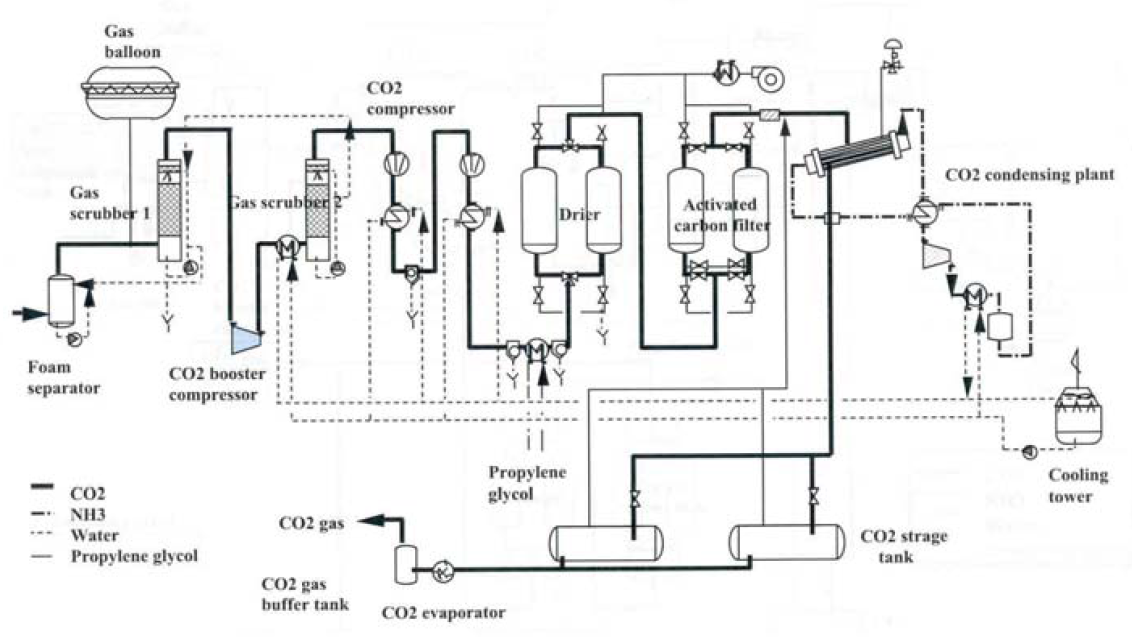

Dưới đây trình bày sơ đồ làm lạnh CO₂:

Hinh: Sơ đồ làm lạnh đông CO2

.....
